断断续续，零星学习这个
首先，在SJA1000+STC89C52硬件电路上，来回折腾近好久
本来是想着开发板+TJA1050模块，用杜邦线链接，先实现自收发。
结果死活不会自收发，没办法，只能去掏了2块CAN开发板.
总算有点进度，记录如下：
（1-期间，重新拜读了吴坚鸿大神的源码，并且使用了相关按键和数码管部分的源码）
出现了一直很神奇的现象，不知道缘由，待高手路过指点一下
我先说下现象情况

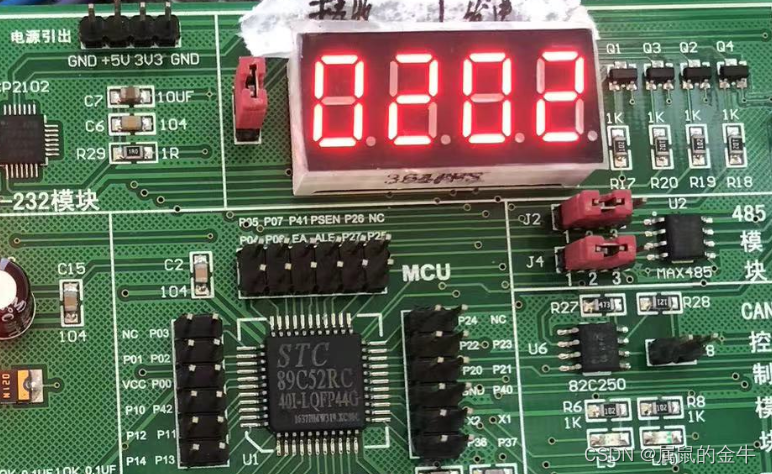

原来单片机开发板程序 显示的数字相同， 改了之后，显示收的数字比发大了1。
一步步的替换也试过，按键部分替换后正常，就是替换到数码管部分：

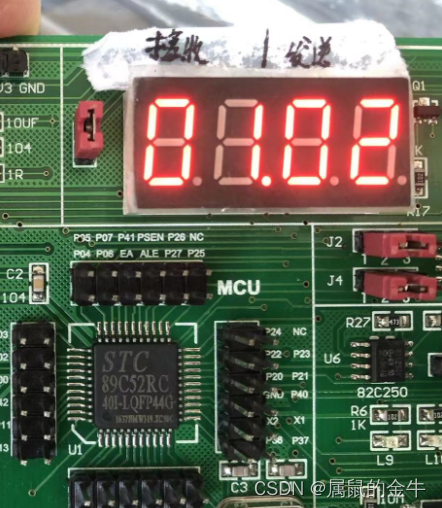

按第一下后，发的数字是1 ，收的数字还是0，再按一后，发的数字是2，收的数字成了1，
（原先是：按一下后，发的数字是1，收的数字也是1.）
首先是源程序
/*************************************************
*功能: CEPARK CAN开发板-CAN自收发实验
*说明：数码管从右到左分别是1~4位。
* 数码管1、2位显示发送的数据，3、4位显示接收到的数据。
* 每按一次中断按键发送数据值增一。
*芯片：STC89C52RC
*跳线：无****************************************************/
#include <reg52.h>
#include "sjapelican.h"
#include "config.h"//INT0按键为计数按键
void INT0_Data(void) interrupt 0
{EA = 0;Txd_data++; //存储计数结果，并为待发送的数据Peli_TXD();EA = 1;
}
//接收数据函数，在中断服务程序中调用
void Peli_RXD(void) interrupt 2
{uint8 data Status;EA = 0;//关CPU中断Status = SJA_IR;if(Status & RI_BIT){//IR.0 = 1 接收中断RX_buffer[0] = SJA_RBSR0;RX_buffer[1] = SJA_RBSR1;RX_buffer[2] = SJA_RBSR2;RX_buffer[3] = SJA_RBSR3;RX_buffer[4] = SJA_RBSR4;RX_buffer[5] = SJA_RBSR5;RX_buffer[6] = SJA_RBSR6;RX_buffer[7] = SJA_RBSR7;RX_buffer[8] = SJA_RBSR8;RX_buffer[9] = SJA_RBSR9;RX_buffer[10] = SJA_RBSR10;RX_buffer[11] = SJA_RBSR11;RX_buffer[12] = SJA_RBSR12;SJA_CMR = RRB_BIT;Status = SJA_ALC;//释放仲裁随时捕捉寄存器Status = SJA_ECC;//释放错误代码捕捉寄存器}SJA_IER = RIE_BIT;// .0=1--接收中断使能；Rxd_data = RX_buffer[5];EA = 1;//打开CPU中断
}
//CPU初始化
void MCU_Init(void)
{SJA_RST = 0;//SJA1000复位有效mDelay(10); //延时SJA_RST = 1;//CAN总线复位管脚,复位无效SJA_CS = 0;//CAN总线片选有效EX1 = 1;//外部中断1使能；CAN总线接收中断IT1 = 0;//CAN总线接收中断，低电平触发IT0 = 1;//外部中断0负边沿触发EX0 = 1;//打开外部中断0EA = 1; //打开总中断
}
//主函数
void main(void)
{MCU_Init();Peli_Init();// mDelay(1);while(1) LED_Disp_Seg7(); //数码管显示函数
}//SJA1000 的初始化
void Peli_Init(void)
{uint8 bdata Status;do{// .0=1---reset MODRe,进入复位模式，以便设置相应的寄存器//防止未进入复位模式，重复写入SJA_MOD = RM_BIT |AFM_BIT;Status = SJA_MOD ;}while(!(Status & RM_BIT));SJA_CDR = CANMode_BIT|CLKOff_BIT;// CDR.3=1--时钟关闭, .7=0---basic CAN, .7=1---Peli CAN 时钟分频SJA_BTR0 = 0x03;SJA_BTR1 = 0x1c;//16M晶振，波特率125KbpsSJA_IER = RIE_BIT;// .0=1--接收中断使能； .1=0--关闭发送中断使能SJA_OCR = NormalMode|Tx0PullDn|OCPOL1_BIT|Tx1PullUp;// 配置输出控制寄存器SJA_CMR = RRB_BIT;//释放接收缓冲器SJA_ACR0 = 0x11;SJA_ACR1 = 0x22;SJA_ACR2 = 0x33;SJA_ACR3 = 0x44;//初始化标示码 验收代码寄存器SJA_AMR0 = 0xff;SJA_AMR1 = 0xff;SJA_AMR2 = 0xff;SJA_AMR3 = 0xff;//初始化掩码 验收屏蔽寄存器do //确保进入自接收模式{ SJA_MOD = STM_BIT;Status = SJA_MOD;}while( !(Status & STM_BIT) );}//发送数据函数
void Peli_TXD( void )
{uint8 data Status;
//初始化标示码头信息TX_buffer[0] = 0x88;//.7=0扩展帧；.6=0数据帧; .3=1数据长度TX_buffer[1] = 0x01;//本节点地址TX_buffer[2] = 0x02;//TX_buffer[3] = 0x03;//TX_buffer[4] = 0x04;////初始化发送数据单元TX_buffer[5] = Txd_data;TX_buffer[6] = 0x22;TX_buffer[7] = 0x33;TX_buffer[8] = 0x44;//TX_buffer[9] = 0x55;//TX_buffer[10] = 0x66;//TX_buffer[11] = 0x77;//TX_buffer[12] = 0x88;//do{Status = SJA_SR;LED_RED = 0;}while( Status & RS_BIT); //SR.4=1 正在接收，等待do{Status = SJA_SR;LED_RED = 0;}while(!(Status & TCS_BIT)); //SR.3=0,发送请求未处理完，等待do{Status = SJA_SR;LED_RED = 0;}while(!(Status & TBS_BIT)); //SR.2=0,发送缓冲器被锁。等待LED_RED = !LED_RED;LED_GER = !LED_GER;SJA_TBSR0 = TX_buffer[0];SJA_TBSR1 = TX_buffer[1];SJA_TBSR2 = TX_buffer[2];SJA_TBSR3 = TX_buffer[3];SJA_TBSR4 = TX_buffer[4];SJA_TBSR5 = TX_buffer[5];SJA_TBSR6 = TX_buffer[6];SJA_TBSR7 = TX_buffer[7];SJA_TBSR8 = TX_buffer[8];SJA_TBSR9 = TX_buffer[9];SJA_TBSR10 = TX_buffer[10];SJA_TBSR11 = TX_buffer[11];SJA_TBSR12 = TX_buffer[12];SJA_CMR = SRR_BIT;//置位自发送接收请求
}
//延时函数
void mDelay(uint16 mtime)
{for(; mtime > 0; mtime--){uint8 j = 244;while(--j);}
}
//数码管显示函数
void LED_Disp_Seg7()
{LedCtrl = LedCtrl | 0xf0;DisBuff[0] = Txd_data%10;//取个位数DisBuff[1] = Txd_data%100/10; //取十位数DisBuff[2] = Rxd_data%10; //百位数DisBuff[3] = Rxd_data%100/10; //千位数LedPort = LED_Disp[DisBuff[0]];LedCtrl = LedCtrl & 0x7f;mDelay(5);LedCtrl = LedCtrl | 0xf0;LedPort = LED_Disp[DisBuff[1]];LedCtrl = LedCtrl & 0xbf;mDelay(5);LedCtrl = LedCtrl | 0xf0;LedPort = LED_Disp[DisBuff[2]];LedCtrl = LedCtrl & 0xdf;mDelay(5);LedCtrl = LedCtrl | 0xf0;LedPort = LED_Disp[DisBuff[3]];LedCtrl = LedCtrl & 0xef;mDelay(5);LedCtrl = LedCtrl | 0xf0;
}#ifndef __CONFIG_H__
#define __CONFIG_H__#define Fclk 11059200UL /*使用11.0592M晶体*/
#define BAUD 9600UL /*波特率定义为9600*/#define uint8 unsigned char
#define uint16 unsigned short int
#define uint32 unsigned long int
#define int8 signed char
#define int16 signed short int
#define int32 signed long int
#define uint64 unsigned long long int
#define int64 signed long long int#endif#ifndef __SJAPELICAN_H__
#define __SJAPELICAN_H__
#include <absacc.h>
#include "config.h"//数码管段码显示：0~f,不亮
uint8 code LED_Disp[] =
{0xC0,//00xF9,//10xA4,//20xB0,//30x99,//40x92,//50x82,//60xF8,//70x80,//80x90,//90x88,//10-a0x83,//11-b0xC6,//12-c0xA1,//13-d0x86,//14-e0x8E //15-f
};//sfr LedPort = 0x80; //段选段P0
//sfr LedCtrl = 0xa0; //位选段P2#define LedPort P0 //段选段P0 --- 要显示的数字
#define LedCtrl P2 //段选段P2 --- 选择那个数码管uint8 DisBuff[4];#define FrameNum 13//一帧字节数uint8 RX_buffer[FrameNum]; //接收的数据
uint8 TX_buffer[FrameNum]; //接收的数据
uint8 Txd_data = 0;//CAN总线要发送的数据，也是要在数码管1-2位置显示的数据
uint8 Rxd_data = 0;//CAN总线要接收的数据，也是要在数码管3-4位置显示的数据sbit SJA_RST = P2^3;//SJA1000复位管脚
sbit SJA_CS = P2^0;//SJA1000片选管脚sbit LED_RED=P1^0;
sbit LED_GER=P1^1; void MCU_Init(void); //CPU初始化
void Peli_Init(void); // 初始化CAN总线芯片
void Peli_TXD(void);//CAN发送子函数
void mDelay(uint16 mtime);//延时子函数
void LED_Disp_Seg7();//显示子函数#define SJA_BASE_ADR 0xfe00 //寄存器地址的基址//SJA1000寄存器地址定义，作用在Peli模式，扩展帧方式
/**********************
模式控制寄存器及其位定义
************************/
#define SJA_MOD XBYTE[SJA_BASE_ADR + 0x00]#define RM_BIT 0x01 //复位模式请求位
#define LOM_BIT 0x02 //只听模式位
#define STM_BIT 0x04 //自检模式位
#define AFM_BIT 0x08 //验收滤波器模式位
#define SM_BIT 0x10 //睡眠模式位/**********************
命令寄存器及其位定义
************************/
#define SJA_CMR XBYTE[SJA_BASE_ADR + 0x01]
#define TR_BIT 0x01 //发送请求位
#define AT_BIT 0x02 //中止发送位
#define RRB_BIT 0x04 //释放接收缓冲器位
#define CDO_BIT 0x08 //清除数据溢出位
#define SRR_BIT 0x10 //自身接收请求位/**********************
状态寄存器及其位定义
************************/
#define SJA_SR XBYTE[SJA_BASE_ADR + 0x02]
#define RBS_BIT 0x01 //接收缓冲器状态位
#define DOS_BIT 0x02 //数据溢出状态位
#define TBS_BIT 0x04 //发送缓冲器状态位
#define TCS_BIT 0x08 //发送完成状态位
#define RS_BIT 0x10 //接收状态位
#define TS_BIT 0x20 //发送状态位
#define ES_BIT 0x40 //错误状态位
#define BS_BIT 0x80 //总线状态位/**********************
中断寄存器及其位定义
************************/
#define SJA_IR XBYTE[SJA_BASE_ADR + 0x03]
#define RI_BIT 0x01 //接收中断位
#define TI_BIT 0x02 //发送中断位
#define EI_BIT 0x04 //错误警告中断位
#define DOI_BIT 0x08 //数据溢出中断位
#define WUI_BIT 0x10 //唤醒中断位
#define EPI_BIT 0x20 //错误消极中断位
#define ALI_BIT 0x40 //仲裁丢失中断位
#define BEI_BIT 0x80 //总线错误中断位/**********************
中断使能寄存器及其位定义
************************/
#define SJA_IER XBYTE[SJA_BASE_ADR + 0x04]
#define RIE_BIT 0x01 //接收中断使能位
#define TIE_BIT 0x02 //发送中断使能位
#define EIE_BIT 0x04 //错误警告中断使能位
#define DOIE_BIT 0x08 //数据溢出中断使能位
#define WUIE_BIT 0x10 //唤醒中断使能位
#define EPIE_BIT 0x20 //错误消极中断使能位
#define ALIE_BIT 0x40 //仲裁丢失中断使能位
#define BEIE_BIT 0x80 //总线错误中断使能位#define SJA_BTR0 XBYTE[SJA_BASE_ADR + 0x06] //总线定时器0寄存器
#define SJA_BTR1 XBYTE[SJA_BASE_ADR + 0x07] //总线定时器1寄存器
#define SAM_BIT 0x80 //采样模式位；0==总线被采样1次；1== 总线被采样3次/**********************
输出控制寄存器及其位定义
************************/
#define SJA_OCR XBYTE[SJA_BASE_ADR + 0x08]/*OCMODE1 ，OCMODE0 */
#define BiPhaseMode 0x00 //双相输出模式
#define NormalMode 0x02 //正常输出模式
#define ClkOutMode (0x01|0x02) //时钟输出模式/*TX1 的输出管脚配置*/
#define OCPOL1_BIT 0x20 //输出极性控制位
#define Tx1Float 0x00 //配置为悬空
#define Tx1PullDn 0x40 //配置为下拉
#define Tx1PullUp 0x80 //配置为上拉
#define Tx1PshPull (0x40|0x80) //配置为推挽/*TX0 的输出管脚配置*/
#define OCPOL0_BIT 0x04 //输出极性控制位
#define Tx0Float 0x00 //配置为悬空
#define Tx0PullDn 0x08 //配置为下拉
#define Tx0PullUp 0x10 //配置为上拉
#define Tx0PshPull (0x10|0x08) //配置为推挽#define SJA_TEST XBYTE[SJA_BASE_ADR + 0x09] //测试寄存器/********************************* #define SJA_10 XBYTE[SJA_BASE_ADR + 0x0a] 寄存器功能保留********************************//**********************
其他寄存器及其位定义
************************/
#define SJA_ALC XBYTE[SJA_BASE_ADR + 0x0b] //仲裁丢失捕捉寄存器
#define SJA_ECC XBYTE[SJA_BASE_ADR + 0x0c] //错误捕捉寄存器
#define SJA_EWLR XBYTE[SJA_BASE_ADR + 0x0d] //错误报警限制寄存器
#define SJA_RXERR XBYTE[SJA_BASE_ADR + 0x0e] //RX 错误计数器寄存器
#define SJA_TXERR XBYTE[SJA_BASE_ADR + 0x0f] //TX 错误计数器寄存器/**********************
验收滤波器寄存器及其位定义
************************/
#define SJA_ACR0 XBYTE[SJA_BASE_ADR + 0x10] //验收代码0寄存器
#define SJA_ACR1 XBYTE[SJA_BASE_ADR + 0x11] //验收代码1寄存器
#define SJA_ACR2 XBYTE[SJA_BASE_ADR + 0x12] //验收代码2寄存器
#define SJA_ACR3 XBYTE[SJA_BASE_ADR + 0x13] //验收代码3寄存器#define SJA_AMR0 XBYTE[SJA_BASE_ADR + 0x14] //验收屏蔽0寄存器
#define SJA_AMR1 XBYTE[SJA_BASE_ADR + 0x15] //验收屏蔽1寄存器
#define SJA_AMR2 XBYTE[SJA_BASE_ADR + 0x16] //验收屏蔽2寄存器
#define SJA_AMR3 XBYTE[SJA_BASE_ADR + 0x17] //验收屏蔽3寄存器/**********************
TX缓冲器地址定义
************************/
#define SJA_TBSR0 XBYTE[SJA_BASE_ADR + 0x10]
#define SJA_TBSR1 XBYTE[SJA_BASE_ADR + 0x11]
#define SJA_TBSR2 XBYTE[SJA_BASE_ADR + 0x12]
#define SJA_TBSR3 XBYTE[SJA_BASE_ADR + 0x13]
#define SJA_TBSR4 XBYTE[SJA_BASE_ADR + 0x14]
#define SJA_TBSR5 XBYTE[SJA_BASE_ADR + 0x15]
#define SJA_TBSR6 XBYTE[SJA_BASE_ADR + 0x16]
#define SJA_TBSR7 XBYTE[SJA_BASE_ADR + 0x17]
#define SJA_TBSR8 XBYTE[SJA_BASE_ADR + 0x18]
#define SJA_TBSR9 XBYTE[SJA_BASE_ADR + 0x19]
#define SJA_TBSR10 XBYTE[SJA_BASE_ADR + 0x1a]
#define SJA_TBSR11 XBYTE[SJA_BASE_ADR + 0x1b]
#define SJA_TBSR12 XBYTE[SJA_BASE_ADR + 0x1c]/**********************
RX缓冲器地址定义
************************/
#define SJA_RBSR0 XBYTE[SJA_BASE_ADR + 0x10]
#define SJA_RBSR1 XBYTE[SJA_BASE_ADR + 0x11]
#define SJA_RBSR2 XBYTE[SJA_BASE_ADR + 0x12]
#define SJA_RBSR3 XBYTE[SJA_BASE_ADR + 0x13]
#define SJA_RBSR4 XBYTE[SJA_BASE_ADR + 0x14]
#define SJA_RBSR5 XBYTE[SJA_BASE_ADR + 0x15]
#define SJA_RBSR6 XBYTE[SJA_BASE_ADR + 0x16]
#define SJA_RBSR7 XBYTE[SJA_BASE_ADR + 0x17]
#define SJA_RBSR8 XBYTE[SJA_BASE_ADR + 0x18]
#define SJA_RBSR9 XBYTE[SJA_BASE_ADR + 0x19]
#define SJA_RBSR10 XBYTE[SJA_BASE_ADR + 0x1a]
#define SJA_RBSR11 XBYTE[SJA_BASE_ADR + 0x1b]
#define SJA_RBSR12 XBYTE[SJA_BASE_ADR + 0x1c]#define SJA_RMC XBYTE[SJA_BASE_ADR + 0x1d] //RX 信息计数器 寄存器
#define SJA_RBSA XBYTE[SJA_BASE_ADR + 0x1e] //RX 缓冲区起始地址 寄存器/**********************
时钟分频寄存器地址定义
************************/
#define SJA_CDR XBYTE[SJA_BASE_ADR + 0x1f] //时钟分频 寄存器
#define CLKOff_BIT 0x08 //时钟关闭位，时钟输出管脚控制位
#define RXINTEN_BIT 0x20 //用于接收中断的管脚TX1
#define CBP_BIT 0x40 //CAN 比较器旁路控制位
#define CANMode_BIT 0x80 //CAN 模式控制位#endif然后是我移植修改的代码（我把两个.H 都放在一起了）
/*********************************文件注释******************************** @project(项目） xxx* @file(文件名) main.c * @Description(说明) 实现功能：一共有4个窗口。每个窗口显示一个参数。第8,7,6,5位数码管显示当前窗口，P-1代表第1个窗口，P-2代表第2个窗口，P-3代表第3个窗口，P-4代表第1个窗口。第4,3,2,1位数码管显示当前窗口被设置的参数。范围是从0到9999。有三个按键。一个是加按键，按下此按键会依次增加当前窗口的参数。一个是减按键，按下此按键会依次减少当前窗口的参数。一个是切换窗口按键，按下此按键会依次循环切换不同的窗口。并且要求被设置的数据不显示为0的高位。比如参数是12时，不能显示“0012”，只能第4,3位不显示，第2,1位显示“12”。功能: CEPARK CAN开发板-CAN自收发实验*说明：数码管从右到左分别是1~4位。* 数码管1、2位显示发送的数据，3、4位显示接收到的数据。* 每按一次中断按键发送数据值增一。
*芯片：STC89C52RC* @author(作者) qw* @version(版本号) V1.0* @date(日期) 2023-1-28* @Company(公司)* @History(历史修改记录)*跳线：无*版本：CEPARK CAN总线开发板v3.0<author> <time> <version > <desc>
*******************************************************************************/
/*
开场白：
上一节在第4,3,2,1位显示设置的参数时，还有一点小瑕疵。
