一.接线、原理参考

共阴极接法

原理篇
arduino控制步进电机接线
https://blog.csdn.net/RickyWasYoung/article/details/132301936?spm=1001.2014.3001.5501

接线篇
arduino控制步进电机接线+控制[2]
https://blog.csdn.net/RickyWasYoung/article/details/132405984?spm=1001.2014.3001.5501

二.电机参数

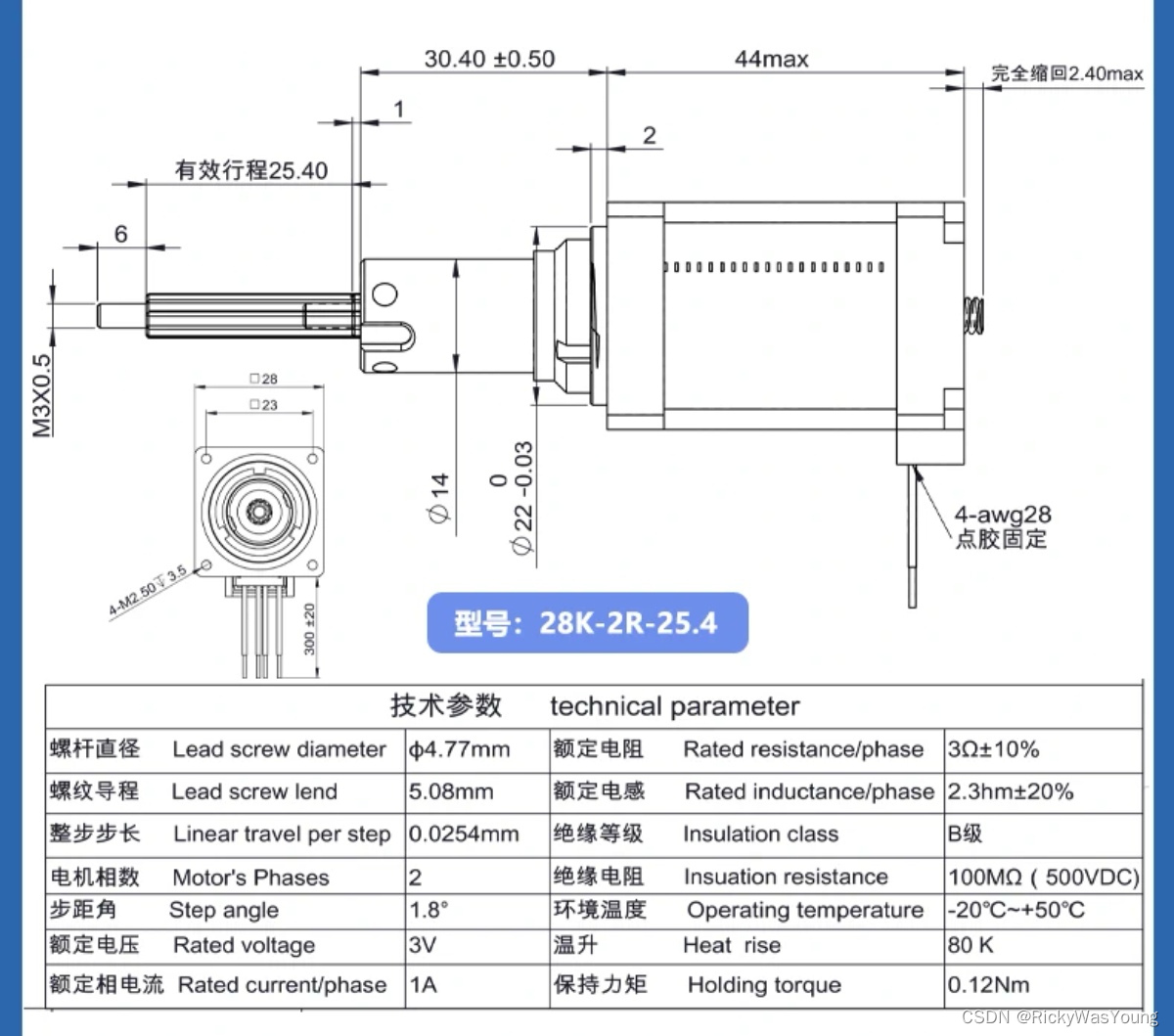

2.1参数示意图

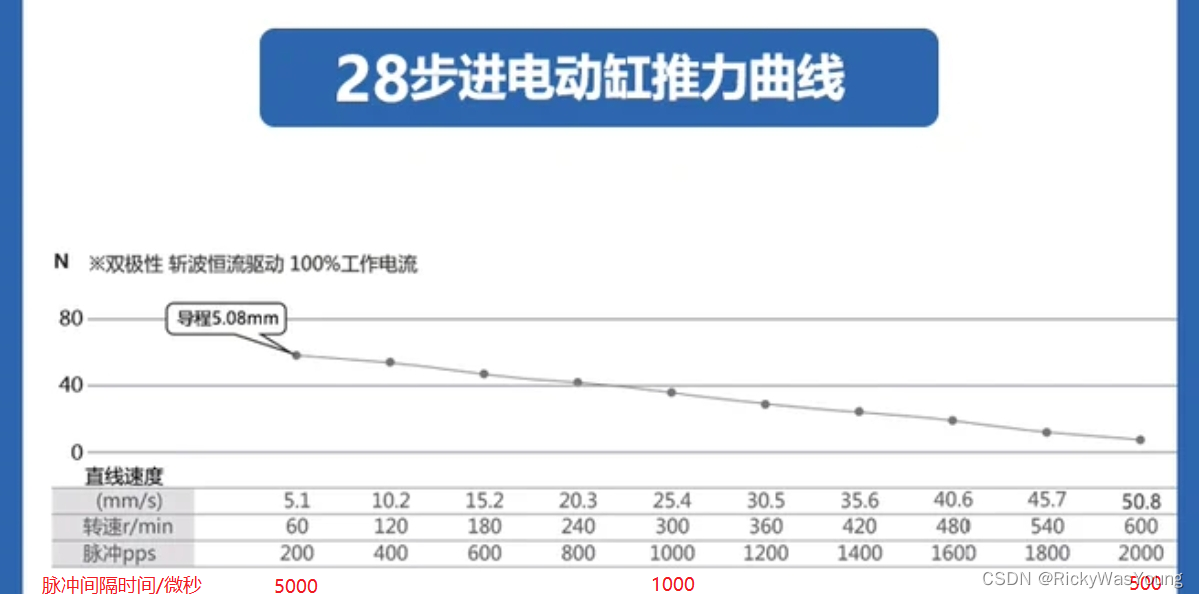

在这里插入图片描述
图注

1.脉冲pps指每秒的脉冲数

2.线速度越大，力矩特性越小。但是小电流难以支持快速度(电流小难以克服电机内阻)

3.单个脉冲间隔时长=1(秒)/脉冲频率(pps)=1000,000(微秒)/脉冲频率(pps)。

单个脉冲间隔时长/2是HIGH/LOW电位delay时长（即单个脉冲间隔时间=电位供电时间*2）

4.个人测试，1.0A下，电机脉冲间隔时间=100微秒（即HIGH/LOW电位delay时长=50微秒）可行，对应线速度254mm/s

2.2额外参数计算

360/步距角=360/1.8=200
即正常情况（不细分情况）下，转一圈需要200步

因此当TB6600设置细分数为200时，电机步数没有被细分

有效行程/整步步长=25.40/0.0254=1000
即有效行程在不细分的条件下对应1000步，也就是转5圈

三.代码，能用

注意：此电机正转时推杆缩回，逆转时伸出

由于步进电缸/电推杆有限位作用（推杆伸到头之后电机空转，此时电机会产生强烈的振动），导致步进电缸/电推杆不能像普通的旋转式步进电机可以一直转下去。

因此步进电缸/电推杆在没有限位传感器/计数传感器的条件下，想精确定位很困难，需要先转到头（让推杆缩/伸到末端）再进行控制，因此提供以下代码，使电机在初次运行时两个方向各转1001步（前提是无细分，即TB6600细分数为200，细分条件下需要乘以细分倍数，即细分数/200*1000）

3.0. 代码零：测试代码，无循环，使电机伸到最末端(定位到最末端)

然后静止

注意，代码里digitalWrite(STEPPIN, HIGH/LOW);后面的delayMicroseconds()影响了电机旋转的角速度，也影响了推杆伸缩的线速度

即

脉冲总数影响推杆伸缩总距离

脉冲频率影响推杆伸缩速度

删除第三段(//3.正转500步归中归中)即可定位到伸长最末端

#define STEPPIN 9 //脉冲位为9
#define DIRPIN 8 //方向位为8
#define bushu 300 //循环时的脉冲步数void setup() {pinMode(STEPPIN, OUTPUT);pinMode(DIRPIN, OUTPUT);Serial.begin(9600);//不论电机初始位置如何，使电机超量程运动，以达到复位效果
//1.正转1001步Serial.println("Forward Begins");//串口监视器输出引号内容digitalWrite(DIRPIN, HIGH);//方向引脚高电位，正转// 正向转（1001步）for (int x = 0; x < 1001; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);//Microseconds是微秒digitalWrite(STEPPIN, LOW);delayMicroseconds(500);//Microseconds是微秒}Serial.println("Forward Ends");//串口监视器输出引号内容delay(1000); // 暂停1秒//2.逆转1001步 Serial.println("Backward Begins");//串口监视器输出引号内容digitalWrite(DIRPIN, LOW);//方向引脚低电位，逆转// 反向转（bushu脉冲）for (int x = 0; x < 1001; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);//Microseconds是微秒digitalWrite(STEPPIN, LOW);delayMicroseconds(500);//Microseconds是微秒}Serial.println("Backward Ends");//串口监视器输出引号内容delay(1000); //暂停1秒//3.正转500步归中归中归中归中归中归中归中归中归中归中归中归中Serial.println("Forward Begins");//串口监视器输出引号内容digitalWrite(DIRPIN, HIGH);//方向引脚高电位，正转// 正向转（500步）for (int x = 0; x < 500; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);digitalWrite(STEPPIN, LOW);delayMicroseconds(500);}Serial.println("Forward Ends");//串口监视器输出引号内容delay(1000); // 暂停1秒
}//循环
void loop() {}

3.1. 代码一：使电机伸到最末端(定位到最末端)

然后以1000步缩-伸-缩-伸-…循环

#define STEPPIN 9 //脉冲位为9
#define DIRPIN 8 //方向位为8
#define bushu 1000 //循环时的脉冲步数void setup() {pinMode(STEPPIN, OUTPUT);pinMode(DIRPIN, OUTPUT);Serial.begin(9600);//不论电机初始位置如何，使电机超量程运动，以达到复位效果
//1.正转1001步Serial.println("Forward Begins");//串口监视器输出Forward BeginsdigitalWrite(DIRPIN, HIGH);//方向引脚高电位，正转// 正向转（1001步）for (int x = 0; x < 1001; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);//Microseconds是微秒digitalWrite(STEPPIN, LOW);delayMicroseconds(500);//Microseconds是微秒}Serial.println("Forward Ends");//串口监视器输出Forward Endsdelay(1000); // 暂停1秒//2.逆转1001步 Serial.println("Backward Begins");//串口监视器输出Backward BeginsdigitalWrite(DIRPIN, LOW);//方向引脚低电位，逆转// 反向转（bushu脉冲）for (int x = 0; x < 1001; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);digitalWrite(STEPPIN, LOW);delayMicroseconds(500);}Serial.println("Backward Ends");//串口监视器输出Backward Endsdelay(1000); //暂停1秒
}//循环

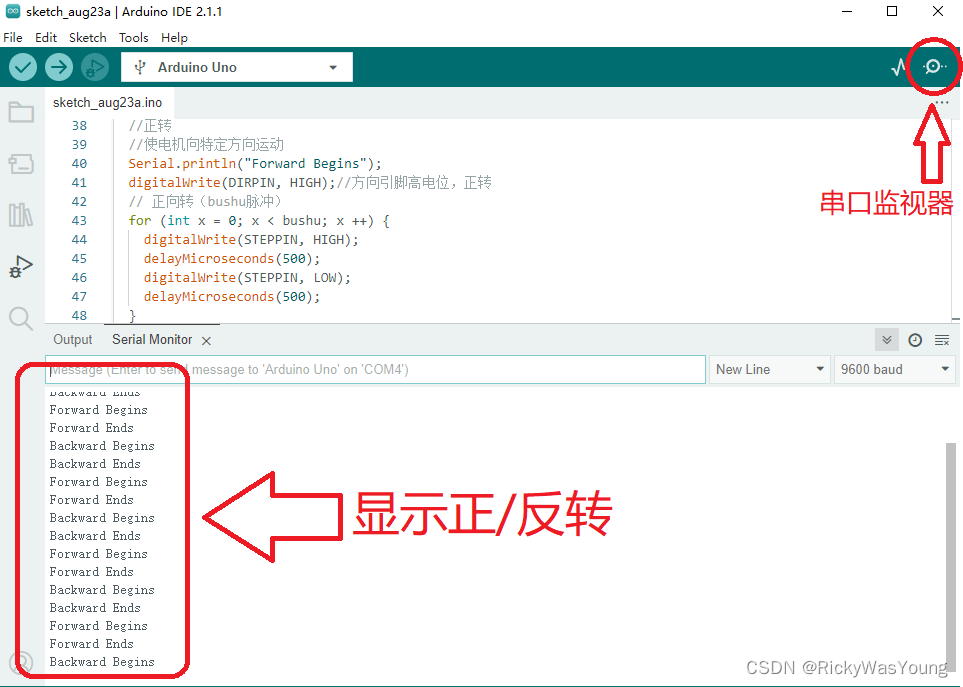

void loop() {
//1.正转//使电机向特定方向运动Serial.println("Forward Begins");//串口监视器输出引号内容digitalWrite(DIRPIN, HIGH);//方向引脚高电位，正转// 正向转（bushu脉冲）for (int x = 0; x < bushu; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);digitalWrite(STEPPIN, LOW);delayMicroseconds(500);}Serial.println("Forward Ends");//串口监视器输出引号内容delay(1000); // 暂停一秒//2.逆转 //使电机向反方向运动Serial.println("Backward Begins");//串口监视器输出引号内容digitalWrite(DIRPIN, LOW);//方向引脚低电位，逆转// 反向转（bushu脉冲）for (int x = 0; x < bushu; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);digitalWrite(STEPPIN, LOW);delayMicroseconds(500);}Serial.println("Backward Ends");//串口监视器输出引号内容delay(1000); //暂停一秒
}

3.2. 代码二：使电机伸到最末端后缩500步(定位到中间)

然后以300步缩-伸-缩-伸-…循环

#define STEPPIN 9 //脉冲位为9
#define DIRPIN 8 //方向位为8
#define bushu 300 //循环时的脉冲步数void setup() {pinMode(STEPPIN, OUTPUT);pinMode(DIRPIN, OUTPUT);Serial.begin(9600);//不论电机初始位置如何，使电机超量程运动，以达到复位效果
//1.正转1001步Serial.println("Forward Begins");//串口监视器输出引号内容digitalWrite(DIRPIN, HIGH);//方向引脚高电位，正转// 正向转（1001步）for (int x = 0; x < 1001; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);//Microseconds是微秒digitalWrite(STEPPIN, LOW);delayMicroseconds(500);//Microseconds是微秒}Serial.println("Forward Ends");//串口监视器输出引号内容delay(1000); // 暂停1秒//2.逆转1001步 Serial.println("Backward Begins");//串口监视器输出引号内容digitalWrite(DIRPIN, LOW);//方向引脚低电位，逆转// 反向转（bushu脉冲）for (int x = 0; x < 1001; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);//Microseconds是微秒digitalWrite(STEPPIN, LOW);delayMicroseconds(500);//Microseconds是微秒}Serial.println("Backward Ends");//串口监视器输出引号内容delay(1000); //暂停1秒//3.正转500步归中归中归中归中归中归中归中归中归中归中归中归中Serial.println("Forward Begins");//串口监视器输出引号内容digitalWrite(DIRPIN, HIGH);//方向引脚高电位，正转// 正向转（500步）for (int x = 0; x < 500; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);digitalWrite(STEPPIN, LOW);delayMicroseconds(500);}Serial.println("Forward Ends");//串口监视器输出引号内容delay(1000); // 暂停1秒
}//循环
void loop() {
//1.正转//使电机向特定方向运动Serial.println("Forward Begins");//串口监视器输出引号内容digitalWrite(DIRPIN, HIGH);//方向引脚高电位，正转// 正向转（bushu脉冲）for (int x = 0; x < bushu; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);digitalWrite(STEPPIN, LOW);delayMicroseconds(500);}Serial.println("Forward Ends");//串口监视器输出引号内容delay(1000); // 暂停一秒//2.逆转 //使电机向反方向运动Serial.println("Backward Begins");//串口监视器输出引号内容digitalWrite(DIRPIN, LOW);//方向引脚低电位，逆转// 反向转（bushu脉冲）for (int x = 0; x < bushu; x ++) {digitalWrite(STEPPIN, HIGH);delayMicroseconds(500);digitalWrite(STEPPIN, LOW);delayMicroseconds(500);}Serial.println("Backward Ends");//串口监视器输出引号内容delay(1000); //暂停一秒
}
